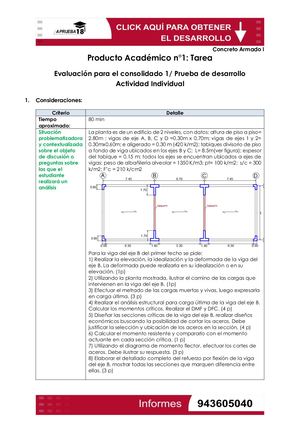

La planta es de un edificio de 2 niveles, con datos: altura de piso a piso=
2.80m ; vigas de eje A, B, C y D =0.30m x 0.70m; vigas de ejes 1 y 2=
0.30mx0.60m; e aligerado = 0.30 m (420 k/m2); tabiques divisorio de piso
a fondo de viga ubicados en los...
More
La planta es de un edificio de 2 niveles, con datos: altura de piso a piso=
2.80m ; vigas de eje A, B, C y D =0.30m x 0.70m; vigas de ejes 1 y 2=
0.30mx0.60m; e aligerado = 0.30 m (420 k/m2); tabiques divisorio de piso
a fondo de viga ubicados en los ejes B y C; L= 8.5m(ver figura); espesor
del tabique = 0.15 m; todos los ejes se encuentran ubicados a ejes de
vigas; peso de albañilería alveolar = 1350 K/m3; pt= 100 k/m2; s/c = 300
k/m2; F’c = 210 k/cm2.
Para la viga del eje B del primer techo se pide:
1) Realizar la elevación, la idealización y la deformada de la viga del
eje B. La deformada puede realizarla en su idealización o en su
elevación. (1p)
2) Utilizando la planta mostrada, ilustrar el camino de las cargas que
intervienen en la viga del eje B. (1p)
3) Efectuar el metrado de las cargas muertas y vivas, luego expresarla
en carga última. (3 p)
4) Realizar el análisis estructural para carga última de la viga del eje B.
Calcular los momentos críticos.
