Technologie 2 ème
année sciences
Proposé par Mr H.
Hasnaoui Page 1 / 2

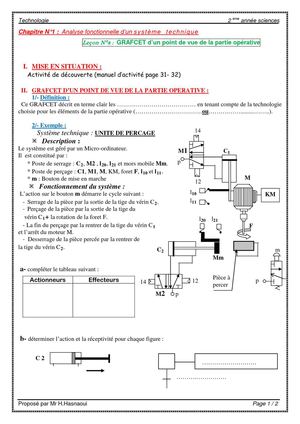

Chapitre N°1 : Analyse fonctionnelle d’un système technique
Leçon N°4 : GRAFCET d’un point de vue de la partie opérative
I.
MISE EN SITUATION :
Activité de découverte (manuel d’activité page 31- 32)
II.
GRAFCET D’UN POINT DE VUE DE LA PARTIE OPERATIVE :
1/- Définition :
Ce GRAFCET décrit en terme clair les ………………………………… en tenant compte de la technologie
choisie pour les éléments de la partie opérative (……………………………ou……….
…….
.
.
.
.
.
.
.
.
…….
.
).
2/- Exemple :
Système technique : UNITE DE PERCAGE
Description :
Le système est géré par un Micro-ordinateur.
Il est constitué par :
* Poste de serrage : C2, M2 , l20, l21 et mors mobile Mm.
* Poste de perçage : C1, M1, M, KM, foret F, l10 et l11.
* m : Bouton de mise en marche
Fonctionnement du système :
L’action sur le bouton m démarre le cycle suivant :
- Serrage de la pièce par la sortie de la tige du vérin C2.
- P
